图文详细解说基坑支护施工流程

发布日期:2017-01-18 00:00:00     点击次数:15836次     来源:加固之家

分享到:

一、基坑施工前期准备工作

1.查看和审查深基坑施工图纸

    检查施工工地图纸和资料是否齐全,核对平面和坑底的高度,图纸与现场是否存在错误和矛盾;熟知施工技术,了解该施工规模、结构特点、工程总量和质量等要求;熟悉当地地质、水文勘察资料;审查施工图纸,搞清地下管道线路、基础平面与周围地下设施管道线路的位置关系;确定好开挖步骤,明确各专业工序间的配合关系、施工工期要求;参与施工人员层层进行技术说明。

2.查勘开挖基坑施工现场

    摸清开挖基坑施工场地情况,收集各项资料(地形、地貌、水文、气候、管道、建筑物、水电、通讯、排水等),以便为施工规划提供可靠的数据支持。

3.制定开挖基坑施工方案

    制定基坑开挖施工方案;绘制施工平面图和开挖图,确定开挖路线、顺序、范围、底板标高、边坡坡度、排水沟、集水井位置,以及土方堆放地点。

4.平整施工场地

    按照开挖设计和基坑施工的要求,平整场地,将土方移到规定的堆放地点;凡是在施工区域内,影响工程质量的软弱土层、淤泥、腐殖土、大卵石、孤石、垃圾、树根、草皮以及不宜作填土和回填土料的稻田湿土,应分别情况采取全部挖除或设排水沟疏干、抛填块石、砂砾等方法进行妥善处理,以免影响地基承载力。

5.清理现场障碍物

    将基坑施工现场内所有障碍物,如高压电线、电杆、塔架、地上和地下管道、电缆、坟墓、树木、沟渠以及旧有房屋、基础等进行拆除或进行搬迁、改建、改线;对附近原有建筑物、电杆、塔架等采取有效地防护加固措施,可利用的建筑物应充分利用。

6.进行地下墓探

    在黄土地区或有古墓地区,应在工程基础部位,按设计要求位置,用洛阳铲进行铲探,发现墓穴、土洞、地道(地窖)、废井等,应对地基进行局部处理。

7.作好排水降水设施

    在施工区域内开挖临时性或永久性排水沟,需要将水排走或者用水泵排走,疏通排水泄洪;排水沟纵向坡度一般不小于千分之2,使施工场地不能积水;山坡地区,在离边坡上沿5到6m处,设置截水沟、排水沟,阻止坡顶雨水流入开挖基坑区域内。地下水位高的基坑现场需提前一周将水位降低到要求的深度。

8.设置测量控制网

    根据国家相关文献,在工程施工区域设置测量控制网(控制基线、轴线和水平基准点),做好各个控制参数的测量和校核。控制网要需远离建筑物、土方机械操作及运输线路,并有保护标志;场地整平应设10m×10m或20m×20m方格网,在各方格点上做控制桩,并测出各标桩处的自然地形、标高,作为计算挖、填土方量和施工控制的依据。对建筑物应做定位轴线的控制测量和校核;进行土方工程的测量定位放线,设置龙门板、放出基坑(槽)挖土灰线、上部边线和底部边线和水准标志。龙门板桩一般应离开坑缘1.5~2.0m,以利保存,灰线、标高、轴线应进行复核无误后,方可进行场地整平和基坑开挖。

9.修建临时设施及道路

    根据土方、工程规模、工期长短、人员安排等,需修建简易的临时性生产和生活设施(如工具库、材料库、油库、机具库、修理棚、休息棚、茶炉棚等),同时敷设现场供水、供电、供压缩空气(爆破石方用)管线路,并进行试水、试电、试气。

10.准备机械设备、物资及人员

    准备好机械设备,对进场挖土、运输车辆及各种辅助设备进行维修检查,试运转,并运至使用地点就位;准备好施工用料及工程用料,按施工平面图要求堆放。

    通知各专业技术人员、管理人员和技术工人到位;安排任务班次;制定好责任、技术、质量、监控、安全的体系。

二、施工过程

1.第一道绑扎钢筋


绑扎钢筋

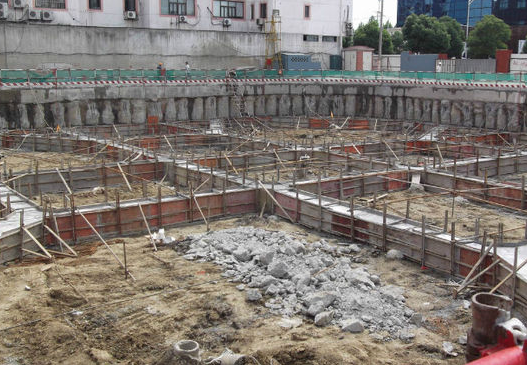

2.第一道支撑置模


支撑置模

3.第一道支撑浇筑

支撑浇筑

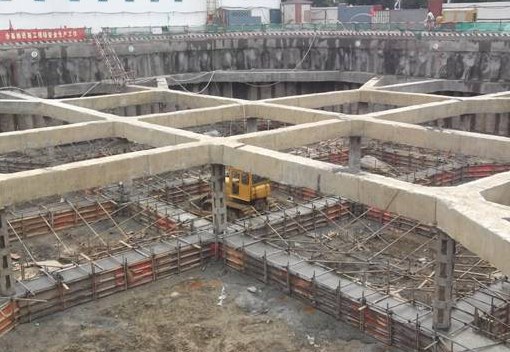

4.第一道支撑成型

支撑成型

5.第一道土方开挖

6.第一道支撑垫层

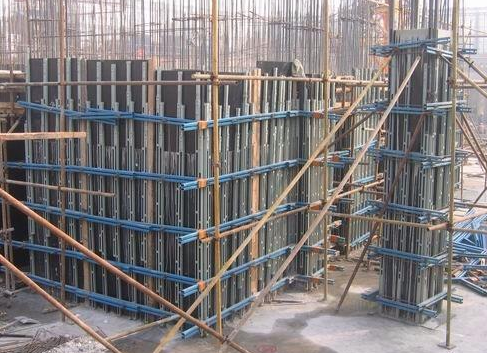

7.第二道支撑置模,依次类推。

支撑置模
