详细解析常见的基坑支护结构

发布日期:2017-01-09 00:00:00     点击次数:15492次     来源:加固之家

分享到:

什么是基坑?

为建筑施工初期挖的一些临时性坑井称为基坑。是临时性工程,作用其实是提供一个作业空间,让基础的砌筑作业按照设计所指定的位置进行。

什么是基坑支护?

  基坑支护是为保证在地下和基坑边环境施工的安全,对基坑侧壁及基坑周边环境采用的支挡、加固和保护措施,防止意外发生。

常见的基坑支护结构

1.放坡开挖

  放坡是指土方工程在施工过程中,普通土(一类土和二类土)挖深超过1米,有些深度为1.2米,坚土(三类土)和四类土挖深超过1.5米,有些深度为1.5米和2米,为了防止土壁崩塌,保持边避稳定,需要加大挖土上口宽度,使挖土面保持一定坡度。坡度大小应该按照施工组织设计规范来要求。适用于场地开阔,周围空旷无其他遮挡建筑物。

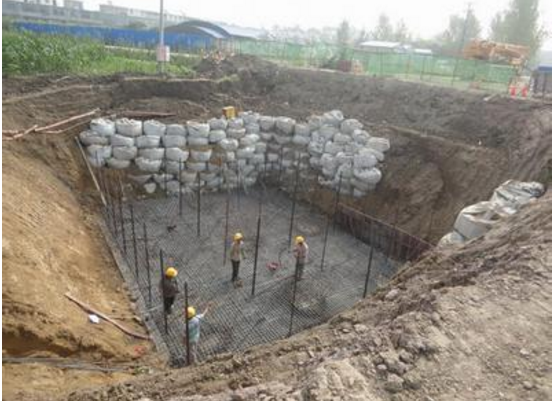

放坡开挖

优势:要求简单,价格便宜。

劣势:回填土方较大。

2.围护墙深层搅拌水泥土

采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。适用于周围环境较为复杂,建筑较多或者闹市区内施工的情况。

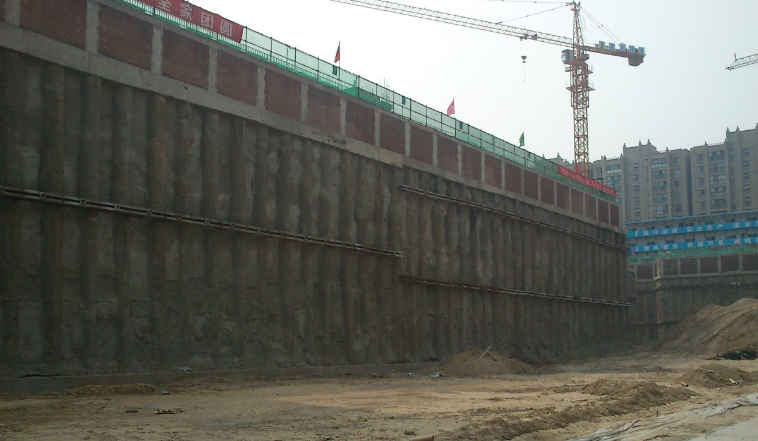

围护墙深层搅拌水泥土

优点:一般坑内无支撑,便于机械化快速挖土具有挡土、止水的双重功能一般情况下较经济施工中无振动、无噪音、污染少、挤土轻微。

缺点:首先是位移较大,尤其是在基坑长度较大时,需要采取中间加墩、起拱等措施以限制过大的位移。其次是厚度较大,只有在红线位置和周围环境允许时才能采用,而且在水泥土搅拌桩施工时要注意防止影响周围环境。

3.高压旋喷桩

是以高压可旋转的喷嘴将水泥浆喷入土层与土体混合,形成连续搭接的水泥加固体。相互搭接形成排桩,用来挡土和止水。适用于空间狭小的工程。

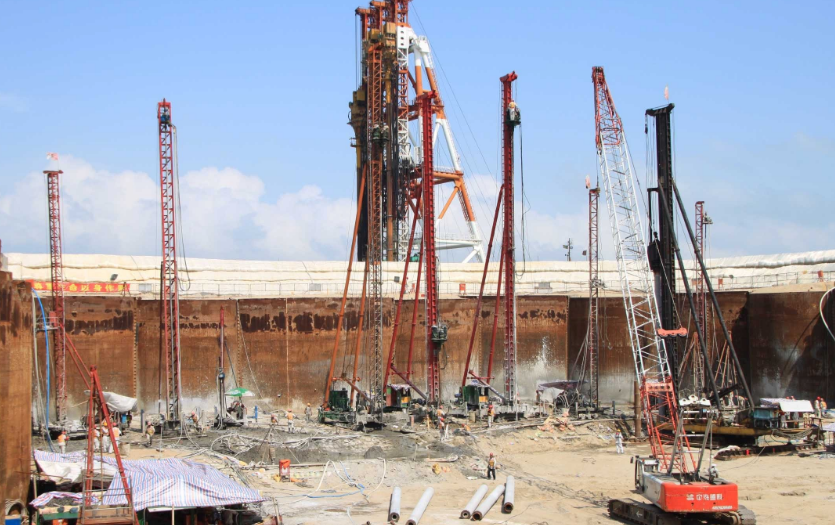

高压旋喷桩

优点:施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。

缺点:施工中有大量泥浆排出,容易引起污染。对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。




4.槽钢钢板桩

一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。槽钢长68m ,型号由计算确定。适用于小于4米左右的基坑或者沟槽。

槽钢钢板桩

优势:耐久性良好,回收利用率高,施工方便,工期时间短。

劣势:不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施,抗弯能力较弱,支护刚度小,开挖后变形较大。

5.钻孔灌注桩

在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔,并在其内放置钢筋笼、灌注混凝土而做成的桩,依照成孔方法不同,灌注桩又可分为沉管灌注桩、钻孔灌注桩和挖孔灌注桩等几类。适用于基坑深度在715m左右的工程, 适用于软粘土质和砂土地区。

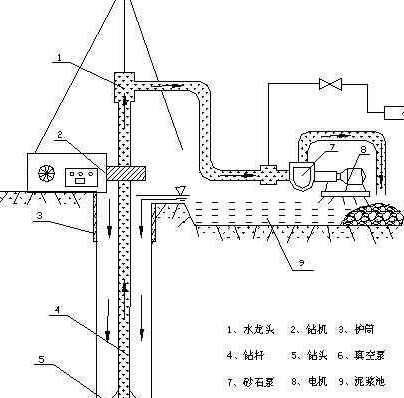

钻孔灌注桩

优势:施工时无振动、无噪声等环境公害,无挤土现象,对周围环境影响小;墙身强度高,刚度大,支护稳定性好,变形小;当工程桩也为灌注桩时,可以同步施工,从而施工有利于施工组织、工期短。

劣势:桩间缝隙易造成水土流失,特别是在高水位软粘土质地区,需根据工程条件采取注浆、水泥搅拌桩、旋喷桩等施工措施以解决挡水问题。

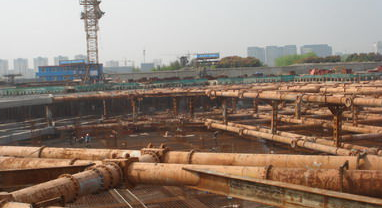

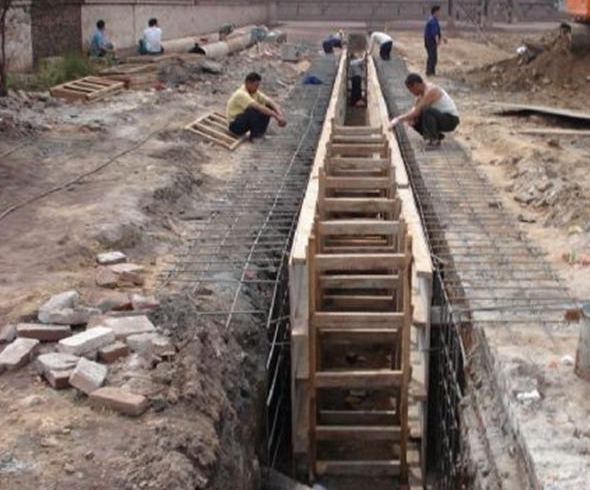

6.地下连续墙

在地面上采用一种挖槽机械,沿着深开挖工程的周边轴线,在泥浆护壁条件下,开挖出一条狭长的深槽,清槽后,在槽内吊放钢筋笼,然后用导管法灌筑水下混凝土筑成一个单元槽段,如此逐段进行,在地下筑成一道连续的钢筋混凝土墙壁,作为截水、防渗、承重、挡水结构。适用于地质条件差和复杂,基坑深度大,周边环境要求较高的基坑。

优势:刚度大,止水效果好,是支护结构中最强的支护形式。

劣势:造价较高,施工要求专用设备。

7.土钉墙

一种原位土体加筋技术, 将基坑边坡通过由钢筋制成的土钉进行加固,边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。适用于土质较好地区。

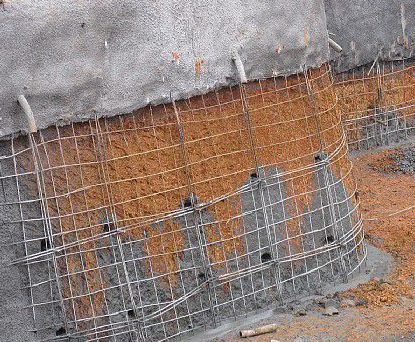

土钉墙

优势:稳定可靠、施工简便且工期短、效果较好、经济性好、在土质较好地区应积极推广。

劣势:土质不好的地区难以运用。

8.SMW工法

新型水泥土搅拌桩墙,即在水泥土桩内插入H 型钢等,将承受荷载与防渗挡水结合起来,使之成为同时具有受力与抗渗两种功能的支护结构的围护墙。适用于以粘土和粉细砂为主的松软地层

优势:无噪声、结构强度高、防水性能好。








(本文来源于网络,加固之家网整理报道,如有侵权,请联系删除。另,转载请注明出处,否则后果自负。)
