关于钢结构楼板的工艺详解

发布日期:2017-03-06 16:57:02     点击次数:23431次     来源:加固之家

分享到:

在房屋开始建设前,根据建筑的楼层数工程造价和施工施工等来决定建筑的结构类型。不同结构的房屋,它的耐久性、抗震性、安全性和空间使用性能都是不同的,钢结构建筑是现代非常常见的建筑结构之一,而许多人在进行加固维修时,也会采用钢结构的方法,像钢结构楼板便是常有的工艺,本文将对钢结构楼板工艺进行详解。

一、施工工艺

(1)、主要承重梁连接两端支撑点,工钢搭建要合理,是整个结构施工中受力最大部分;主梁搭接过程首先要先除去预埋钢板表面杂物,而后再与固定预埋钢板焊接,主梁测量很关键,做到一梁一测量,误差不大于4mm,主梁搭接上一定水平,先点焊后加固再满焊,主梁两端做到满焊360℃焊接,钢梁摆放垂直,受力相同,次梁与主梁连接也需要满焊,顶部焊缝打磨平整,防止楼板钢板铺设时不平整。

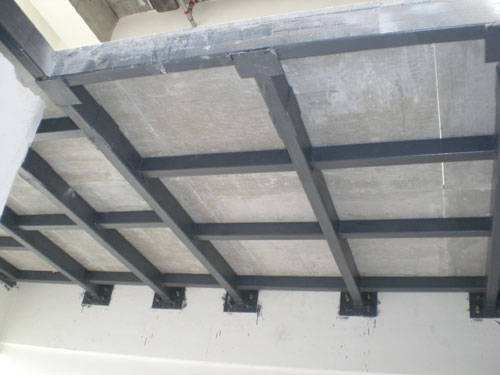

钢结构楼板图片

(2)、应用钢结构框架铺设钢板楼板,钢板楼板下料宽度为次梁H型钢中间尺寸,长度根据现场实际需要拼接,楼板铺设时板间预留2~3㎜缝隙,与次梁点焊,点焊焊缝长度不小于接逐面的1/3,

3)、大厅处钢结构全部拆除,原二层钢结构楼板全部拆除,新换10㎜厚设计钢板楼板;卫生间、洗手间、杂物间钢结构楼板全部拆除,在结构墙柱上使用Φ16膨胀螺栓连接预埋件重新安装钢结构骨架,铺设钢板,板面浇捣60后混凝土,板面墙处浇捣200高混凝土防水看坎,上部铺贴防滑地砖,装饰后标高比地毯地面底20㎜防止洗手间地面水污染地毯。

(4)、拆除原结构钢楼梯,原楼梯间使用钢板楼梯封堵,靠墙处在结构柱上安装钢板预埋件,顺墙放置钢结构主梁,原楼板次梁接长与主梁满焊连接。按设计要求重新安装钢楼梯。

二、具体施工流程

1、根据图纸设计、现场预制生产所有钢构件进行全方位除锈,打磨,

2、用平仪测量出屋内最高点,然后找出基准点,测量出钢结构水平线,在墙上弹出标准位置线,其水平线位置线上下误差应小于3mm;

3、预埋钢板的背面墙皮开槽、铲掉(找平层),边框背面的墙皮同样铲掉,目的是让承重实墙紧密连接边框,防止坠移,更有效的受力。

4、预埋钢板固定:基材钻孔-------清扫钻孔------置入螺栓-----安装预埋钢板;

5、主梁安装; 到现场后测量两端锚固在进行细切,实测后在切割,如果跨度小就尽量选用型钢,误差不大于4mm。由于现场施工条件的限制,现场无法进入施工机械,安排人力安装至3.4m标高处。需要上面四个工人、地面两个工人用3吨的葫芦捆绑在钢梁上人工拉上安装。需用3吨葫芦配合人工完场吊装。主梁吊装至标高出后架上先点焊,后加固,最后满焊。

6、钢楼板安装:板铺设两边搭接要搭接在钢龙骨的主梁上,不要搭接在空处。铺板时注意板与板之间最好留2~3mm的伸缩缝,钢板吊装在楼板承重梁上安装钢吊装架,使用3吨葫芦配合人工完场吊装,钢板吊装上楼面后先远后近安装,最后将吊装孔处钢板吊装到楼板上后撤除吊装架,再恢复吊装孔。

三、钢结构楼板

压型钢板混凝土楼板

在对压型钢板混凝土组合版进行验算时,其截面尺寸及配筋要求还应满足相关的构造要求,压型钢板(不包括镀锌层和饰面层)的净厚度不应小于0.75mm,浇筑混凝土时的平均槽宽不应小于50mm。当槽内设置栓钉抗剪连接时,压型钢板的总高度(包括压痕)不应大于80mm。压型钢板顶部混凝土厚度不应小于50mm,混凝土强度不小于C20。

现浇整体混凝土楼板

现浇整体混凝土楼板在钢结构工程中也频繁被设计者所采用,并且考虑到现浇整体混凝土板与钢梁的协同工作的整体性,把混凝土板与钢梁之间的剪切连接件,使混凝土板作为钢梁的翼缘与钢梁组合在一起,整体共同工作形成T形梁。组合梁方案与钢梁方案相比,截面刚度大,梁的挠度可减少1/3~1/2,可节省刚才20%~40%,每平方米造价可降低10%~30%;组合梁方案由于他的整体性强、抗剪性能好,表现出良好的耐震性能;组合梁可利用钢梁做混凝土楼板的模板支撑,以节约费用。

混凝土叠合板组合楼板

钢-混凝土叠合板组合楼盖,与压型钢板组合楼盖和现浇整体组合楼盖相比,钢-混凝土叠合板组合楼盖不仅具有现浇整体组合楼盖的整体性,还能节省支模和吊顶的费用,因此,钢-混凝土叠合板组合楼盖是多层轻钢房屋首选的楼盖形式。但是它有个致命的缺陷,那就是结构层自身厚度较大,直接影响了层高和造价。

密肋OSB板

密肋OSB板往往作轻钢别墅中的楼板,起楼盖由C型的轻钢龙骨与铺于龙骨上的薄板组成。龙骨一半跨度3.6~4.8m,龙骨高254 mm,龙骨间距为600mm,楼面结构板材一半采用OSB板(定向刨花板)龙骨在腹板上开大孔,这样对于管线的穿越与布置极为方便。该楼盖结构体系重量仅为国内传统混凝土楼板体系的1/4~1/6,但是其楼盖的结构高度将比普通混凝土板搞100~120mm。

轻钢楼板

轻钢楼板是一种先在工厂定制加工,然后在运至施工现场进行焊接拼装的新型预制楼板,分为单向板和双向。板的受力骨架为平行桁架,桁架之间由另外几组平行桁架进行支撑连接,构成双向交叉骨架;骨架之间可填充聚苯板、加气混凝土或粉煤灰发泡等材料,兼起隔音、隔热作用;上下均为水泥钢丝网片楼板面层,钢丝网片能将楼板的荷载均匀地传递给桁架杆件,同时与砂浆形成稳定的结合层。
