随着互联网时代发展，近两年各地兴起各种机房建设，办公楼机房加固改造何其多。机房加固的最终目的是为了加大楼板的承重力，花费巨资对机房进行加固，自有其重要性。

一、机房加固的原因：

  普通的办公楼建设时的楼板承重力在300-500kg每平米，而机房用来放置机柜和设备，况且UPS的重量大，需要设置800-100kg每平米的承重力，通过一系列方法在办公楼的机房所处楼层位置进行楼板承重改造，增大结构承重。便可为机房使用。

                                                                                                   IDC机房加固

二、机房楼板承重加固的优点：

(1)抗拉强度高，是同等截面钢材的7-10倍。

(2)重量轻，密度只有普通钢材的1/4。

(3)耐久性好，可阻抗化学腐蚀和恶劣环境、气候变化的破坏。

(4)施工方便快捷、省力节时、施工质量易于保证。

(5)适用范围广，混凝土构件、钢结构、木结构均可进行加固。可大幅度提高构件的承载能力、抗震性能和耐久性能。

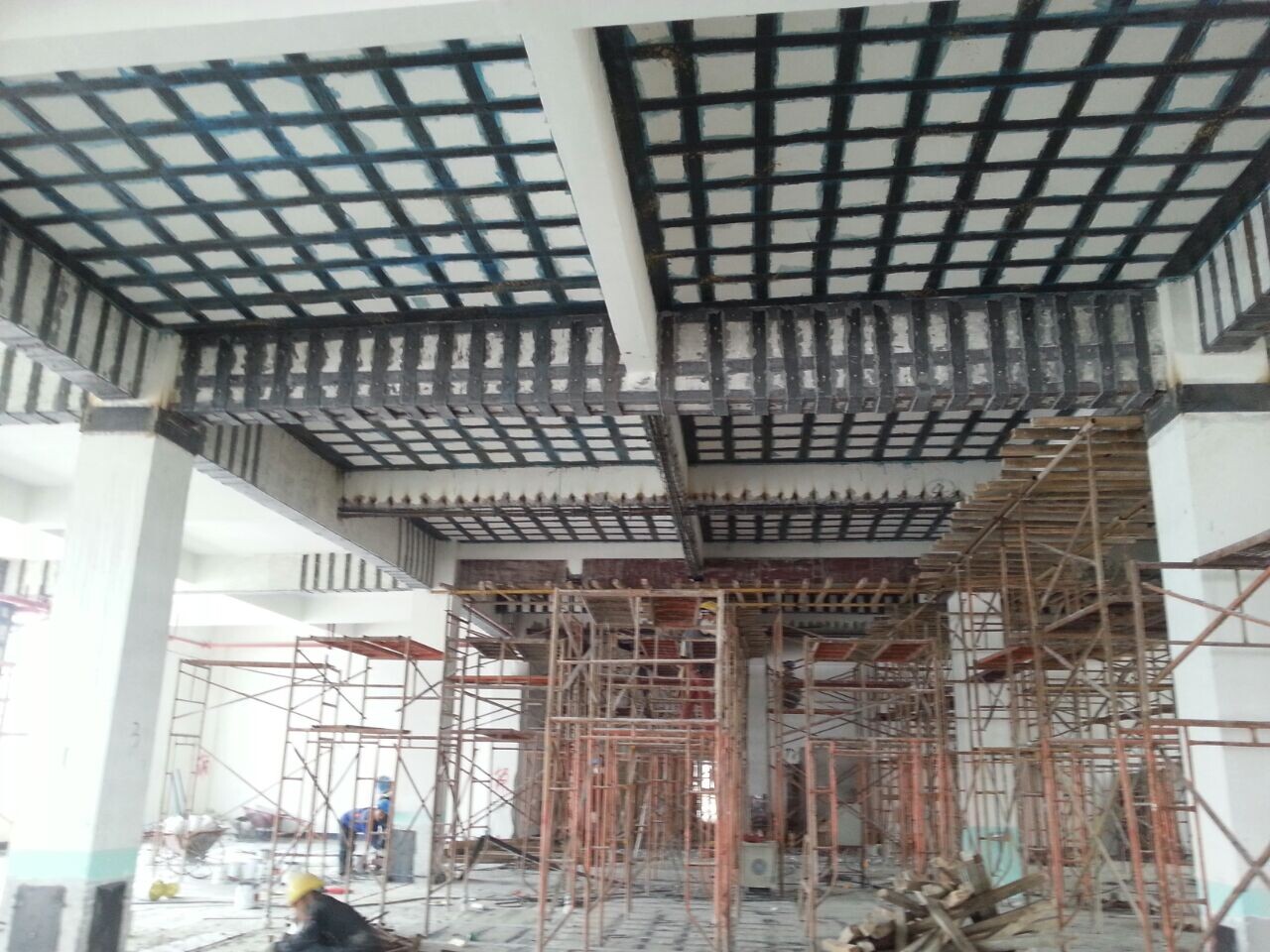

                                                                                            IDC机房楼板加固

三、楼板加固的施工工艺：

1．混凝土表面处理：将混凝土构件表面的残缺、破损部分清除干净。对经过剔凿、清理和露筋的构件残缺部分，进行修补、复原。裂缝修补：缝宽小于0.2mm的裂缝，用环氧树脂进行表面涂刷密封；大于0.2mm的裂缝用环氧树脂灌缝。打磨：将构件表面凸出部分（混凝土构件交接部位、模板的接槎等）打磨平整，修复后的构件表面尽量平顺。清洗打磨过的构件表面，并使其充分干燥。

2．缺陷部位涂刷底胶

将配好的底胶（粘结剂），用涂刷均匀于缺陷部位的砼表面。

3．构件表面残缺面的修补

用环氧腻子对构件表面残缺面的修补是十分重要的一步，要点如下：腻子主剂、固化催进剂、固化剂按规定比例称量准确，装入容器，用搅拌器搅拌均匀。构件表面凹陷部位用环氧腻子填平，修复至表面平整。在残缺修补中使用环氧腻子时，要在气温-5℃以上，相对湿度小于85%的条件下施工。腻子涂刮后，表面仍存在的凹凸糙纹，应再用砂纸打磨平整。

4．涂刷底胶

将配好的底胶（粘结剂），用滚筒均匀涂刷于需要粘结的砼表面。

5．粘贴碳纤维

粘贴碳纤维材料之前，首先应确认粘贴表面干燥。气温在-10℃以上，相对湿度RH＞85%时，如无有效措施不得施工。为防止碳纤维受损，在碳纤维材料运输、储存、裁切和粘贴过程中。应用钢直尺与壁纸刀按规定尺寸切断碳纤维材料，每段长度一般以不超过6m为宜。为防止材料在保管过程中损坏，材料的裁切数量应按当天的用量裁切为准。碳纤维纵向接头必须搭接20cm以上。该部位应多涂树脂，碳纤维横向不需要搭接。

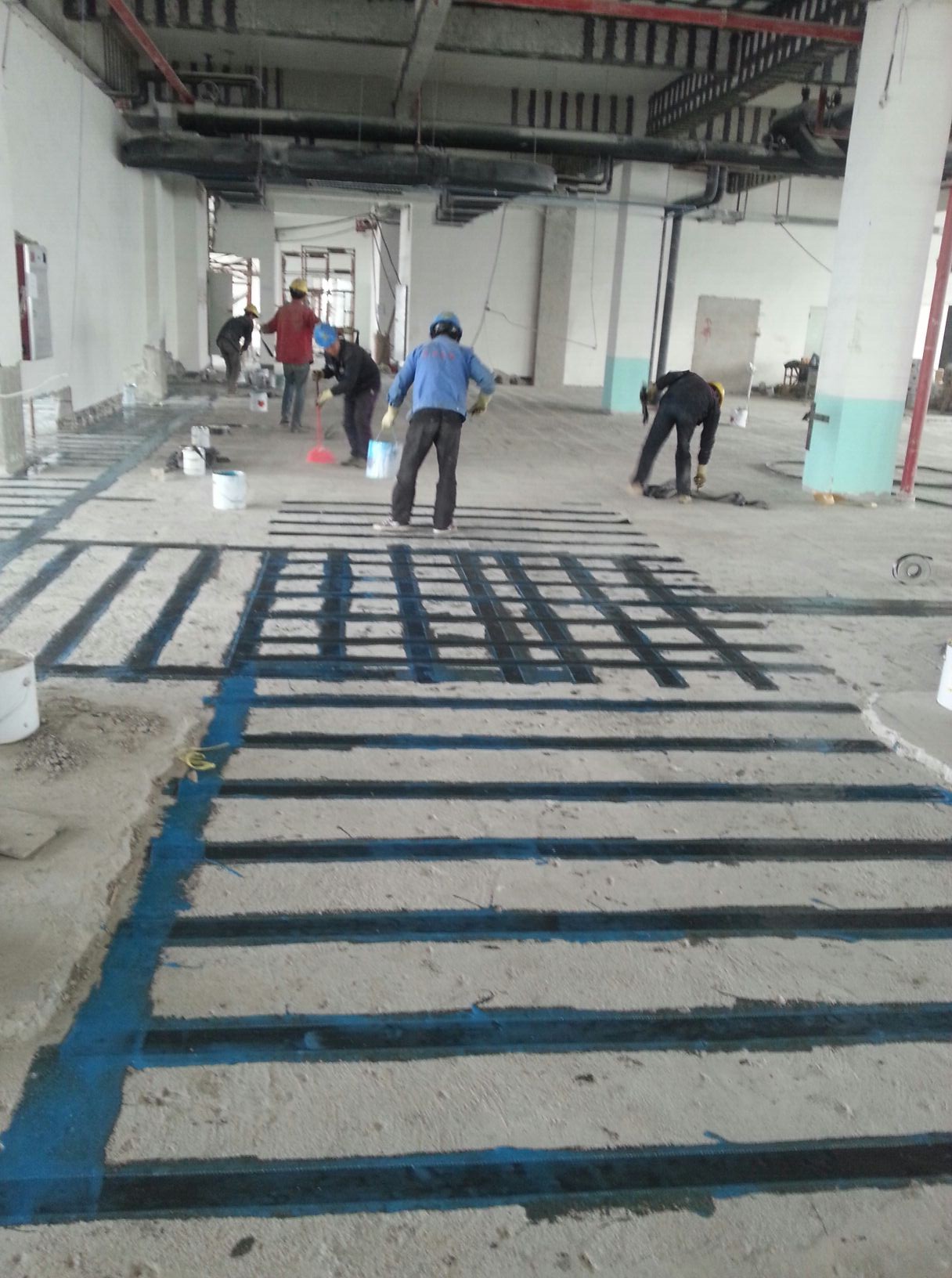

                                                                                                 IDC机房楼板加固

  机房楼板承重加固，作为近2年互联网时代发展的产物，其原理想必大家通过此文都已知晓了吧！
