现代的建设施工单位日益剧增，越来越多人选择了建筑行业，对刚刚入职的新人来说，预应力混凝土桩是一项非常重要的施工工艺，所谓预应力混凝土管桩，是一种打入地底，长度要比横截面积长很多的管状细长构件，管桩的上部和承台或者是梁联结组成桩基础，是现代建设中非常常见的施工工艺，今天加固之家的小编将对该工艺进行详细的解说，供行业人员参考借鉴。

一、预应力混凝土管桩的适用情况

（1）当建筑物荷载过大，地基软弱，地下水位较高而采用明挖基础沉降量过大，建筑物又不允许有较大沉降。

（2）当建筑物内外地面有大面积堆载，使软弱地基产生较大变形；或当基础可能有不均匀沉降而对建筑物造成危害。

（3）当建筑物承受较大竖向荷载和水平荷载，对建筑物有特殊要求。

（4）当地表软土层较厚，不宜作基础持力层，或地基中有暗沟、深坑、古河道等情况。

（5）当建筑物地基中存在可能液化的土层

（6）在湿陷性黄土和膨胀土区域内，地基的湿陷量或膨胀量较大时。

 二、预应力混凝土管桩结构设计及质量检验

（1）结构设计。预应力钢筋混凝土管桩主要由具有生产资质的砼制品厂以先张法并采用离心成型工艺制造，其外径主要有Φ400和Φ550mm两种，为了运输的方便，厂制管桩的节长一般为8m和10m，也有4m和6m视具体需要而定。桩的接头采用钢制法兰盘，桩尖系采用钢板卷焊而成，中填混凝土，桩尖留有Φ70mm的射水孔。

（2）常用预应力砼管桩的型号尺寸。

三、管桩截面力学性能

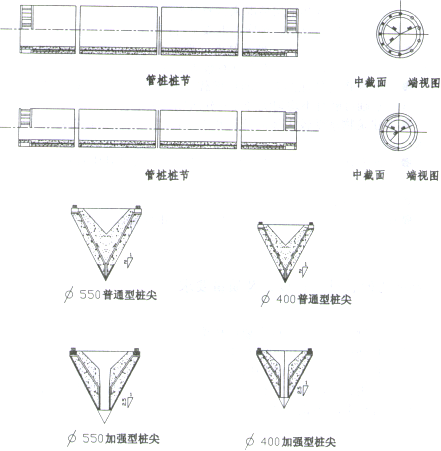

（1）管桩截面和桩尖示意图见图1

（2）管桩截面特性

（3）材料强度。

离心混凝土：

混凝土设计强度    Rn=45.0MPa

轴心抗压          Ra=33.8MPa

弯曲抗压          Rw=29.5MPa

抗拉              Re=2.8MPa

弹性模量          En=3.5×104MPa

预应力钢筋：

标准强度          Rg=650MPa

弹性模量          Eg=1.8×105MPa

三、预应力混凝土管桩桩身注意事项

必须要保证桩身是直线，预应力不均和制造方法不当都会引起桩身弯曲。弯曲的预应力混凝土管桩在受到锤打时必将产生很高的弯曲应力从而导致桩被打坏。

施加在管桩上的预应力值大小应足以防止在运输和起吊中产生的裂缝，并足以抵抗打桩中产生反射的拉应力。根据打桩经验得出的最小有效预应力值为4.9～5.6 MPa，对于较短的管桩可采用较小的预应力值2.5-2.8 MPa，对有受弯要求的管桩也可采用更高的值达到0.2fc‘（混凝土设计强度的20％）或更高。

为了防止纵向开裂，预应力混凝土管桩需要加强横向螺旋筋的配筋量。管桩的端部由于要承受打桩产生的巨大横向拉应力，在管桩的端部100cm范围内螺旋筋应按50mm间距布设，并加设一段钢丝网起补强作用。桩身则按80mm间距布设。

为避免钢筋的锈蚀，保证混凝土很好的握裹钢筋，必须保证足够的混凝土保护层厚度，一般取30mm，当工程地质和水质有侵蚀性作用时，也可取40～50 mm。

四、预应力混凝土管桩桩靴的注意事项

预应力砼管桩的桩靴是单独预制的，利用螺栓或电焊接于桩身。其型式有一般闭口型、一般开口型和特殊型桩靴等。在粘性土层且地下水位很高，由于粘性和浮力的作用而导致闭口型桩靴难于贯入；当持力层为岩层、卵石层或硬结土层时，闭口型桩靴穿透此硬层时可能发生剪切破坏；当持力层很坚硬且显著倾斜，或当遇到障碍物或大石块，桩靴可能被打偏从而导致桩身弯折破坏。使用开口型桩靴则可避免上述缺陷。在粘性土层中打桩挤进桩内的土产生的压力可能将管桩壁撑出纵向裂缝，因而桩靴的形状和构造应根据不同的地质条件和不同的打桩条件而适当选择，以利于打桩的顺利进行。

桩靴是用来保护并加固预制混凝土管桩的桩靴，打桩时需要穿透石灰石层、岩石层、堆石层等，加放桩靴有利于沉桩。桩靴的构造有三种：平板型、锥尖型、短棒型。锤尖型桩靴虽有利于打桩贯入，但它的进桩轴线不如平板型桩鞋那样准确，因而合理措施是选用钝型桩靴并把混凝土棱边包裹借以防止棱边破裂。

桩靴在沉桩过程中是否损坏，应从比较前后打桩的贯入情况来推断。在打穿中间（硬）层时或最后打进生根层时，当桩靴已碰到硬层但仍继续硬打，致使桩靴打坏，渐渐破碎，桩身渐渐下降，外观却认为打桩贯入正常，待发现问题时桩已被完全打坏了。

五、预应力混凝土管桩钢件防腐蚀

对于处在腐蚀性地层内的混凝土管桩接头，钢件要考虑防腐蚀问题。腐蚀问题一般是产生在地表面下几米范围之内。氧是引起钢铁腐蚀的一项重要因素，愈接近地面，土内空气含量愈多，钢件越易腐蚀，所以最好将管桩接头打进距地面5米以下的深层之中。管桩防蚀方法：截面增厚法、保护膜法和电气防蚀法。

六、预应力混凝土管桩的质量检验方法

预应力混凝土管桩在进入沉桩现场前或在进入现场时，应经工地质量检验后，方可使用，工地检验方法：

（1）有条件时可用超声波探伤仪对批次桩进行抽样检验，厂家应提供批次管桩的质量检验资料。

（2）泼水检视混凝土桩表面的裂纹。

（3）用小锤轻击混凝土桩表面，声音沙哑，表明有空洞或断裂

（4）预应力混凝土管桩的制作不得超过以下的容许偏差

直径    ±5mm

管壁厚度    ±5mm

桩靴对桩中心线偏距l0mm

桩身弯曲段矢高比    0.1％

预应力混凝土管桩还应符合下列要求：

每节桩的端面平整，并与桩轴垂直。

桩的表面应平直，表面蜂窝深度不得超过l5mm，蜂窝面积不得超过桩的表面积的0.5％。

有棱角的管桩，棱角碰损深度应在l0mm以内，其总长不得大于50cm。

桩顶和顶尖均不得有蜂窝和碰损，桩身不得有钢筋露出桩身收缩裂纹不得大于0.2mm；横向裂纹长度不得超过管桩直径的1／2；纵向裂纹不得超过直径的2倍。

预应力混凝土管桩的内径偏差，以不妨碍射水管的使用为原则。

（5）管桩检查内、外径可使用内卡钳和外卡钳。内径只量桩端，外径可在两端及中段量测。

（6）检查桩顶平面平整程度及是否垂直于桩轴，可使用铁角尺或丁字尺。在检查时应在桩身四周定出与桩轴平行的直线作为基准。

（7）检查桩尖与桩轴的偏差，可采用铁角尺量测。

（8）混凝土裂纹深度可用细钢丝探测。裂纹宽度可使用带有刻度的放大镜量测。

检查情况应按桩的编号，详细作出质量检查记录。不得使用不合格的桩。
