植筋加固设计的计算公式是怎么样的?

发布日期:2018-07-26 14:54:38     点击次数:10886次     来源:加固之家

分享到:

做加固设计的员工都知道,这植筋并不是简单的将钢筋植入构件内就行,其中还涉及到一些锚固、承载力的计算问题,下面是植筋加固设计常用的几种计算公式,望知悉!

1.设计规定

适用于钢筋混凝土结构构件以结构胶种植带肋钢筋和全螺纹螺杆的后锚固设计;不适用于素混凝土构件,包括纵向受力钢筋一侧配筋率小于0.2%的构件的后锚固设计。素混凝土构件及低配筋率的植筋应按锚栓进行设计。

采用植筋技术,包括种植全螺纹螺杆技术时,原构件的混凝土强度等级应符合下列规定:

1)当新增构件为悬挑结构构件时,其原构件混凝土强度等级不得低于C25;

2)当新增构件为其他结构构件时,其原构件混凝土强度等级不得低于C20。

采用植筋和种植全螺纹螺杆锚固时,其锚固部位的原构件混凝土不得有局部缺陷。若有局部缺陷,应先进行补强或加固处理后在植筋。

2.锚固计算

承重构件的植筋锚固计算应符合下列规定:

1)承重构件的植筋锚固设计应在计算和构造上防止混凝上发生劈裂破坏。

2)植筋按仅承受轴向力考虑,且仅允许按充分利用钢材强度的计算模式进行设计。

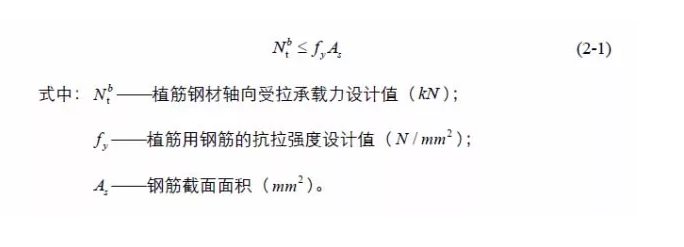

单根植筋锚固的承载力设计值按式(2-1)计算:

加固设计锚固计算公式

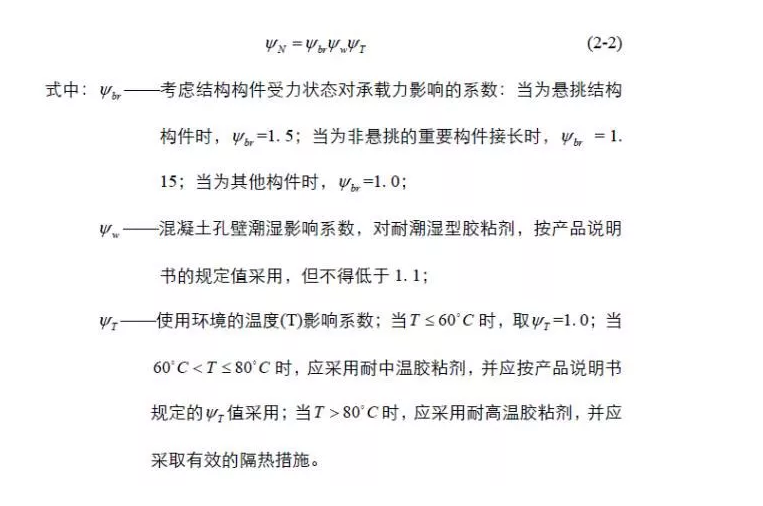

考虑各种因素对植筋受拉承载力影响而需加大锚固深度的修正系数,应按式图(2-2)计算:

植筋加固设计计算公式

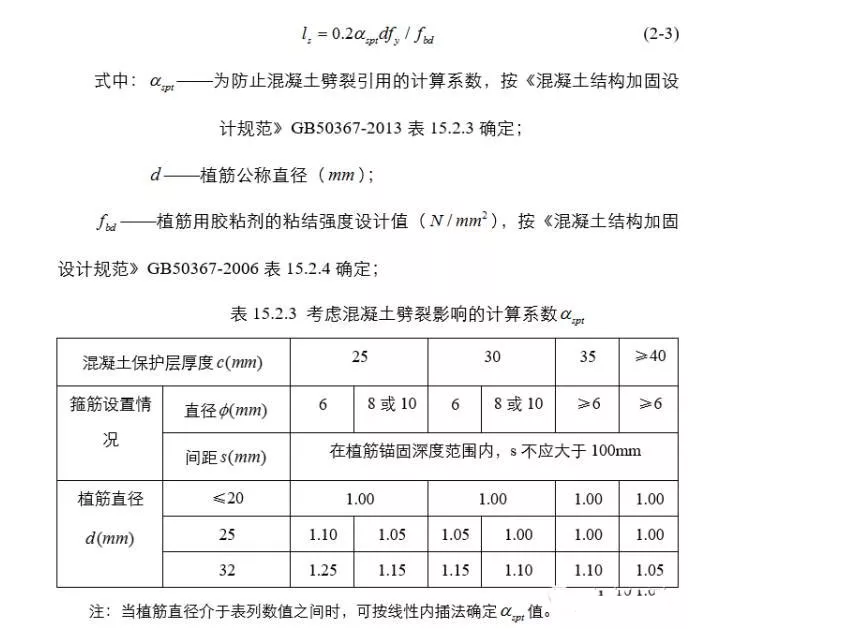

植筋的基本锚固深度设计值应按式图(2-3)计算:

植筋加固

加固设计

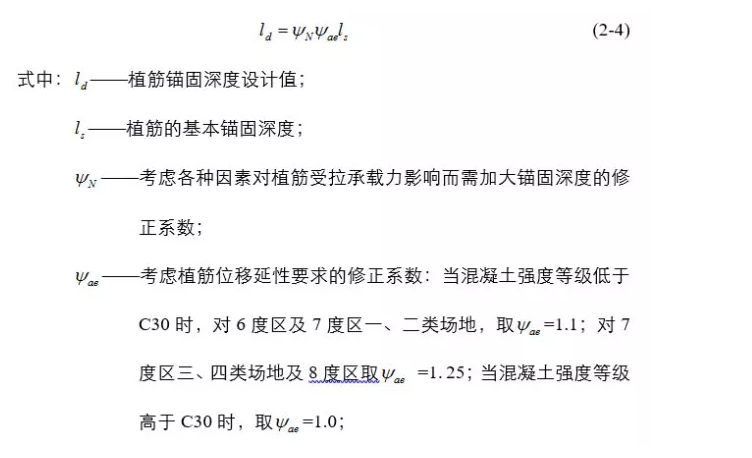

植筋锚固深度设计值应按式图(2-4)计算:

植筋锚固计算


(本文来源于网络,加固之家网整理报道,如有侵权,请联系删除。另,转载请注明出处,否则后果自负。)
