机房加固设计案例分享

发布日期:2018-04-12 14:36:27     点击次数:1812次     来源:数据中心机房建设

分享到:

机房作为各大公司的主要重要服务器设备放置的地方,它要承受服务器24小时运作带来的振动,因此机房的建造一定要提高楼板的承重能力和抗震能力等。然而,加固之家发现很多企业,因为机房需要变化空间搬到临时机房或者年龄比较久,这样的机房可能会出现承载力不足等原因,这样就需要进行机房加固工程。每一个机房加固工程之前都需要做一份加固设计方案,下面加固之家为大家介绍一个数据机房加固设计案例。

数据机房承重需求

由于改造的机房建筑大都是普通的商用楼宇,其均布活荷载仅有300kg/m2左右的荷载,而服务器机房的平均重量大于400kg/m2,因此改造工程机房服务器机柜区域的建筑结构必须进行加固。在承重加固结构改造方面,我们有着丰富的工程设计和工程实践的经验。以下将以电信行业运营商的机房技术要求作为参考,讨论本次结构加固的方案和设计。

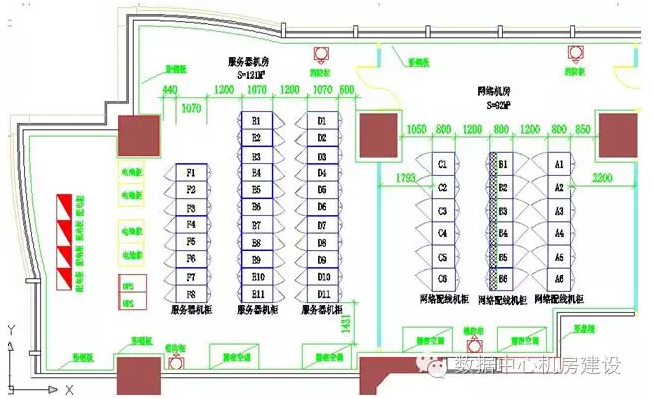

机房规划平面图:

图1 机房规划平面图

数据机房所在楼为框架结构,这种结构以钢筋混凝土浇注的柱和梁构成整幢楼房的基本框架,在梁上铺设(或浇注)楼板,楼板或梁上建隔墙,从而完成整个楼房的建造。楼房内所受的力一般经过“楼板→(次梁)→主梁→柱”的路线传至地面。根据上图的平面布局规划,对必须加固的区域进行设备重量统计。

单台机柜重量统计:

IDC 机房机架、服务器重量

名 称

尺寸(mm)

重量(KG)

每架安装数量

总重

备注

机架

2200x600x1100

168


168

含隔板重量

服务器

4U

40

8

320

按每个机柜安装8台4U服务器计算

合计:

488


服务器机房总重量统计:

项目

重量(kg)

数量

总重(kg)

1

电池+电池架

30

128

3840

2

UPS

750

2

1500

3

服务器机柜

488

30

14640

4

消防气瓶

200

1

200

5

空调

640

2

1280

6

线缆、地板等

600

1

600

7

总重量



22060.00

8

服务器机房面积



68.89

9

平均承重(kg/m2)



320.22

从以上数据计算,本期工程要求承重负荷需满足:服务器区≥400kg/m2,机房在进行承重加固后,在楼板承重达到荷载要求后才能安装。

加固技术的发展过程

混凝土修复技术已应用了几个世纪,由于修复和维护馈散基础结构需要的增加,到今天它已逐步演变成一门复杂科学。混凝土修复工程技术不仅针对旧的结构,也包括新的结构。随着加固技术和材料的不断更新,到目前为止形成了多种多样的方法

(本文来源于网络,加固之家网整理报道,如有侵权,请联系删除。另,转载请注明出处,否则后果自负。)
