给建筑让个路,建筑平移已不是难事!

发布日期:2017-12-27 14:25:51     点击次数:8149次     来源:加固之家

分享到:

在很多年以前,很多人都认为一栋建筑建好之后一直在那里不能动,但是随着建筑技术的发展,建筑整体平移已经不是难事,现在我们经常在新闻看到某个地方成功平移某一栋建筑物。这些事实也证明了我国已经拥有成熟的建筑平移技术。

我国最初的一个建筑平移案例,就是在1993年的上海外滩天文台,这也是我国第一次平移的建筑。加固之家记得在1993年,外滩的道路要进行改扩建,而天文台正处于规划后中山东一路中央,为了保护这座当时已近150岁的国宝级老建筑,相关部门决定将它整体向东移动。当时还没有成熟的老建筑平移技术,天文台一天也只能移动几厘米。即便如此,最后这个重达450吨的天文台还是成功移动了24.5米,而且没有丝毫损坏,这在当时简直是一个空前的创举。

建筑平移

随后,我国的建筑平移技术一直在不断发展与进步,据报道,我国曾在1997年把有着200年历史、400平米的徽派老建筑荫余堂被拆解装运到美国,并通过修建完整还原旧貌,耗资1.25亿美元,后来这一景观红遍全美。

多年来,建筑平移技术已经比最初阶段成熟了不少,也衍生出很多适应不同工况的平移施工方法。

1. 双梁式轨道梁做法

挖去原基础两侧的填土, 暴露全部基础。在原基础两侧底部各浇筑 1 根钢筋混凝土梁(下轨道梁),在水平方向一直延伸到房屋新基础的位置。下轨道梁达到一定强度后,在梁上安装滚轴( 直径 50~100mm 的钢棒) 。在安装好的滚轴上支模浇筑2根钢筋混凝土梁(上轨道梁),把原基础夹持住。为使夹持牢固, 浇筑上轨道梁前,先将原基础沿轴线方向的两侧各切去 10~20mm,以便与上轨道梁能够良好地连接。并在左右两侧上轨道梁之间每隔1~2m浇筑1根钢筋混凝土联系梁,保证其整体刚度。待上、下轨道梁达到设计强度后, 再在上、下轨道梁之间适当位置把房屋上部结构与原基础切断。至此,房屋的上部结构就脱离了原基础, 而支承在新浇筑的上轨道梁上。施加动力,房屋即可移动。

2.平移轨道的设置方法

该法让建筑物整体平移过程在平移轨道上进行,轨道的构造通常分为滑动机构和滚动机构,滑动机构的牵引过程比较稳定,但目前尚未找到一种理想的强度高、硬度大、摩擦系数小的材料;滚动机构是由上轨道梁、下轨道梁及位于其间的许多个滚轴构成,轨道梁在建筑物平移过程中承担着上部建筑物传来的永久荷载和可变荷载,因此轨道梁的设计非常重要,其强度、刚度若出现问题,  建筑物将会产生裂缝、破坏,甚至危及人身安全。

3. 单梁式轨道梁做法

挖土至基础底面,将柱的原独立基础表面凿毛,在独立基础之间浇筑下轨道梁。下轨道梁底面坐落在坚硬土层或岩石层上,从而防止不均匀沉降。下轨道梁在水平方向一 直延伸到房屋新基础的位置。 下轨道梁达到一定强度后,在梁上安装滚轴。 将柱根部四周剔凿露出主筋,在安装好的滚轴上绑筋、支模、浇筑上轨道梁,上轨道梁主筋夹住柱的主筋,浇筑后,柱与上轨道梁连成一体。待上、下轨道梁达到设计强度后,再在上下轨 道梁之间将柱与原基础切断。至此,房屋的上部结构就脱离了原基础, 而支承在新浇筑的上轨道梁上建筑物的上部结构与原有基础的切断上下轨道梁施工完毕,混凝土强度达到设计要求,即可切断框架柱与原有基础的连接。上下轨道间的间隙仅为 50~100mm( 滚轴直径) ,给切断柱的施工带来困难。通常选用的方法有:钢筋混凝土钻石钢线切割机施工,可克服施工空间狭小的困难,用风镐破碎混凝土,用氧乙炔切割钢筋;用手锤、钢钎进行剔凿。

这些技术在实际工程应用中,还应根据建筑物的具体情况和土地情况进行调整,否则容易对建筑物造成损害。建筑平移对建筑物本身要求也较高,首先是具有一定的历史意义和价值(如文物保护单位建筑等),其次,砌体结构的房屋不能进行平移(建筑结构与平移成本均不适合)通常平移的都是框架结构,当完成断基工序之后,需要加固新圈梁及安装滚动设备,加固新圈梁及安装滚动设备与基断分段紧密配合交叉进行,断基后要及时构筑下道床,安装轨道和轨道拖车,并砌筑新圈梁,拖车的拖车架与新圈梁预留的上托板相连接,拖车架与上托板之间加垫条,以形成一个牢固的整体,能够有效的避免在平移过程中发生意外。这些过程不应出现疏漏,否则建筑物可能在平移时出现意外。

建筑平移施工带给人们的视觉冲击力十分震撼——当看到建筑缓慢地向着“新址”平移时,不由得为我国的土木行业发展而感到欣慰。比如始建于1932年“同和裕银号”,因徐州轨道交通的建设,“同和裕银号旧址”恰好被划入1号线的站点范围。在现代交通与文物保护相遇的时候,涉及的多家单位经过认真谨慎的商讨论证,最终拿出了将建筑整体平移的解决方案,将“同和裕银号旧址”向西平移240米。

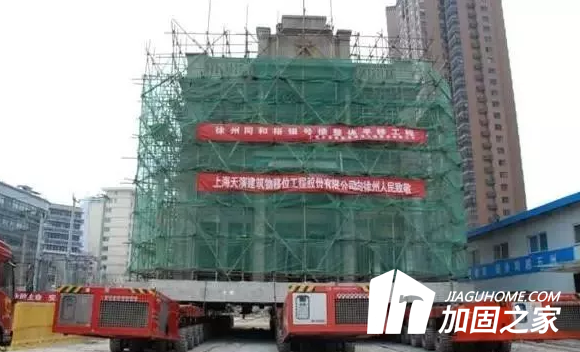

建筑物平移施工现场

图为三辆重型运输车在电脑操控下以每小时30余米的速度缓缓驶出老地基。

此外,还有位于湖北武汉中山大道长堤街附近的一栋百年老建筑,将进行90余米的整体平移。在这个由中山大道、多福路、长堤街和自新巷围合的工地中,其他建筑都已拆光,唯独剩下一栋3层红色小楼,楼前的石碑上写着“汉口义勇消防联合会旧址”、“武汉市文物保护单位”等字样。楼体地基部分已经被掏空、加固,并顶升出地面1.4米。随着城市开发需要,这片地块被批给地产商开发,但前提是要对这栋文保建筑进行保护。在进行多种方案论证后,最后有关方面选择了就近平移90余米的方案。

(本文来源于网络,加固之家网整理报道,如有侵权,请联系删除。另,转载请注明出处,否则后果自负。)
